【Excel】円とドーナツグラフを2つ重ねて複雑な円グラフを作る方法

円グラフやドーナツグラフで複雑なグラフを描くことはそんなにないと思いますが、もし、複雑な円グラフを描きたいことがあったら、「2つ重ねる」という考え方で解決することがあります。

そこで、今回は、円グラフやドーナツグラフを2つ重ねることでどのようなグラフが描けるのかをまとめて紹介します。



※これは作成例です

f:id:waenavi:20180906163604j:plain



目次

問題文のあとに簡単な操作方法を解説していますが、静止画では、わかりにくいと思いますので、最後に動画のリンクを載せています。また、この記事の解説の意味が全く分からないレベルの方は、円グラフとドーナツグラフの基本の動画をぜひご覧ください。





0.ドーナツグラフの基本

問題

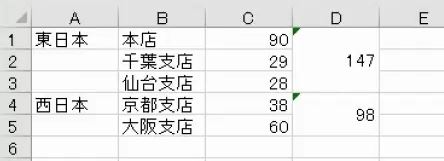

次の表は、各店舗の社員の人数を表している。

f:id:waenavi:20180906122344j:plain

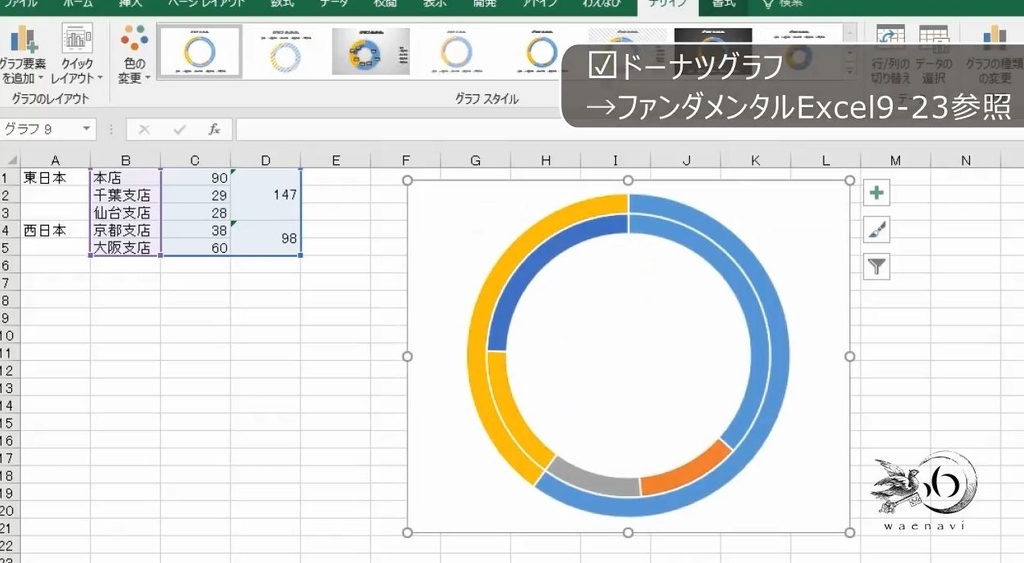

B1:D5を選択して、ドーナツグラフをかいた。(ドーナツグラフの作り方について、詳しくは、ファンダメンタルExcel Program9-23の動画参照)

f:id:waenavi:20180906122347j:plain

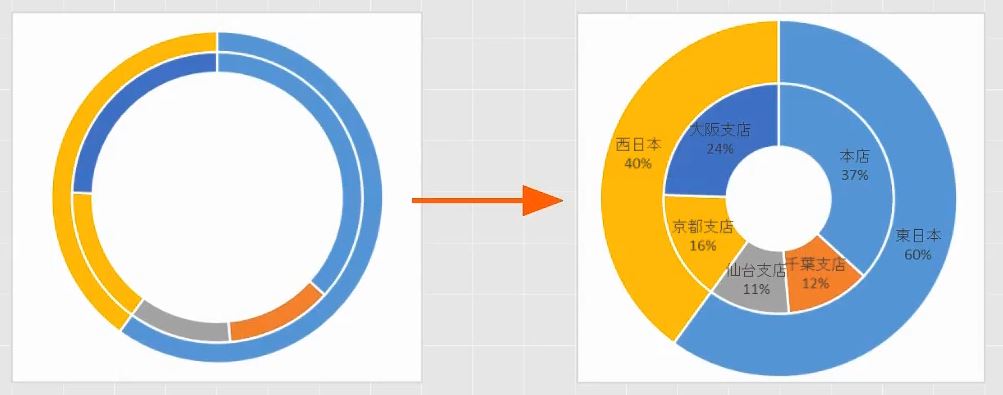

ドーナツグラフに、次のようなデータラベルを表示しなさい。

f:id:waenavi:20180906122349j:plain



解説

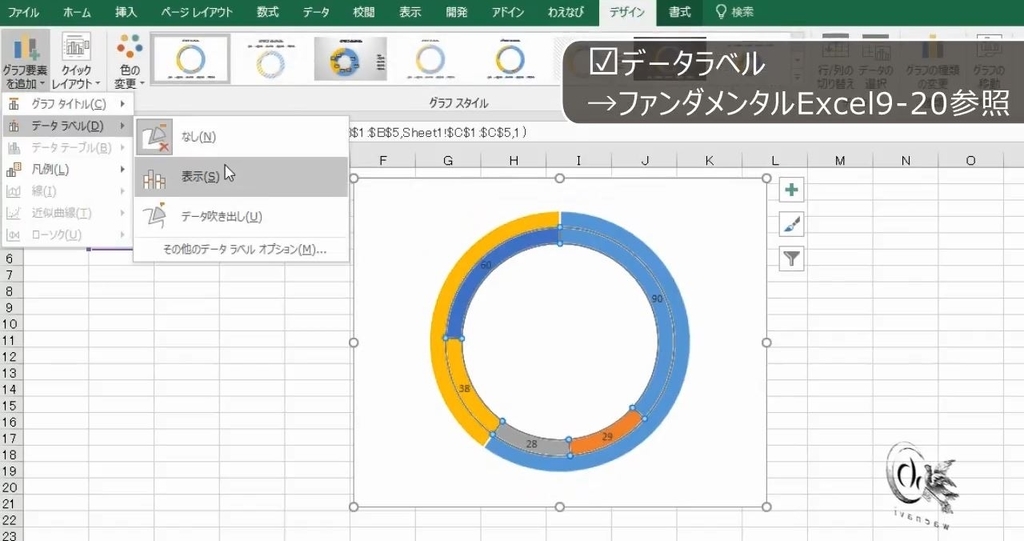

内側のデータラベルを表示します。

f:id:waenavi:20180906123103j:plain

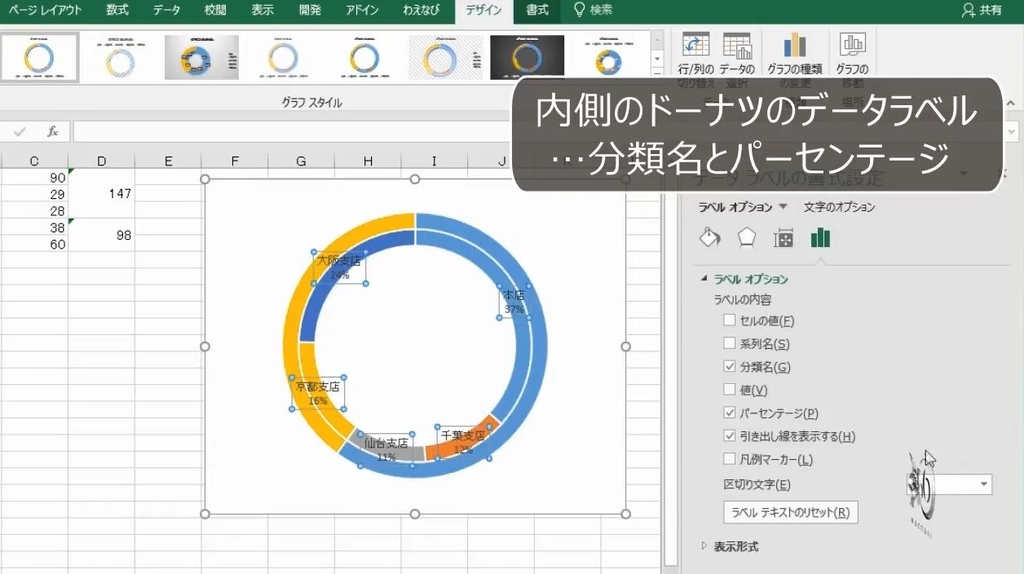

分類名とパーセンテージにします。

f:id:waenavi:20180906123106j:plain

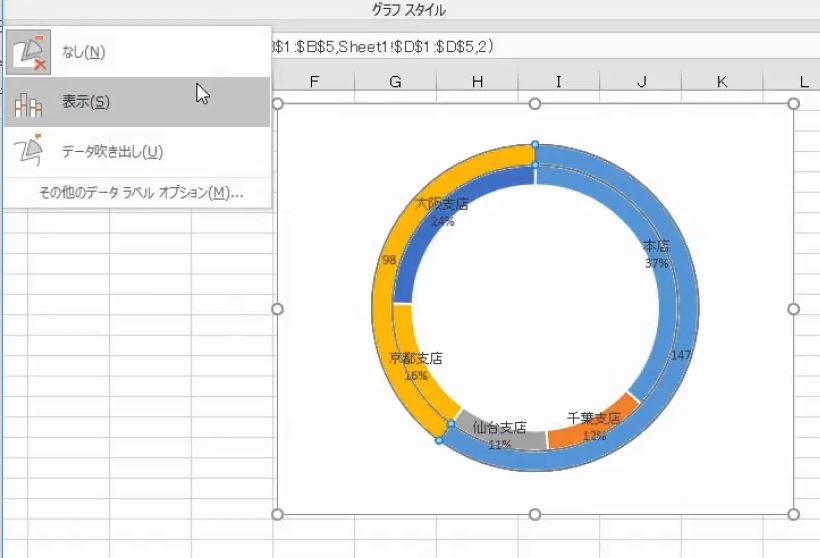

外側のデータラベルを表示します。

f:id:waenavi:20180906123110j:plain

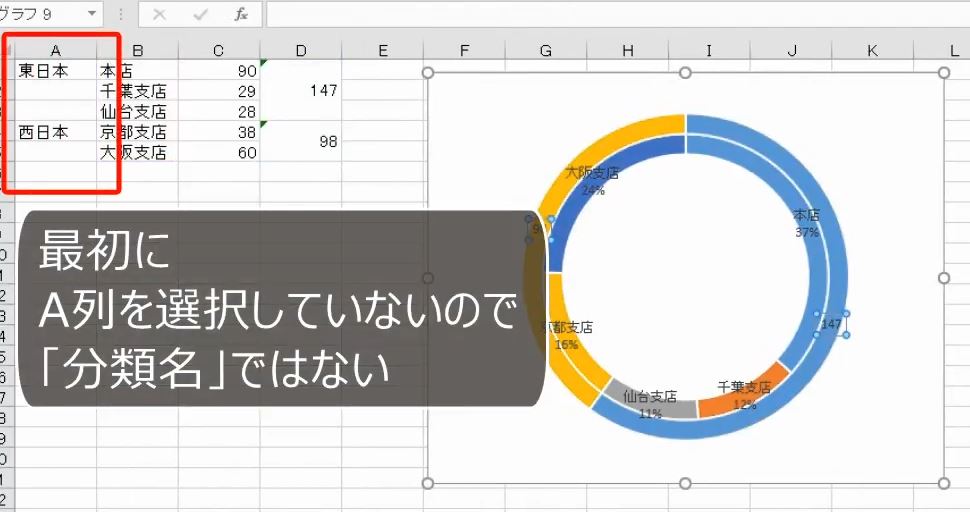

東日本と西日本を選択していないので、分類名ではありません。

f:id:waenavi:20180906123112j:plain

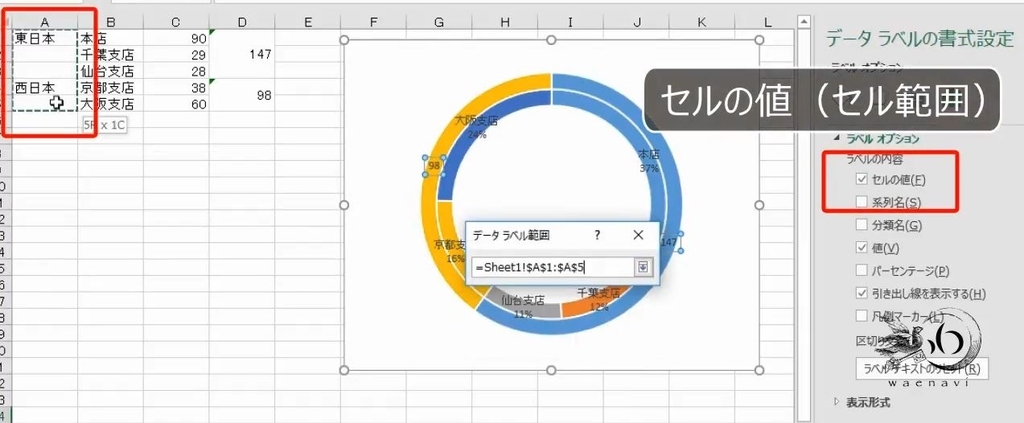

このような場合は、分類名ではなく、セルの値(セルの範囲)にチェックを入れて、A1:A5を選択します。

f:id:waenavi:20180906123114j:plain

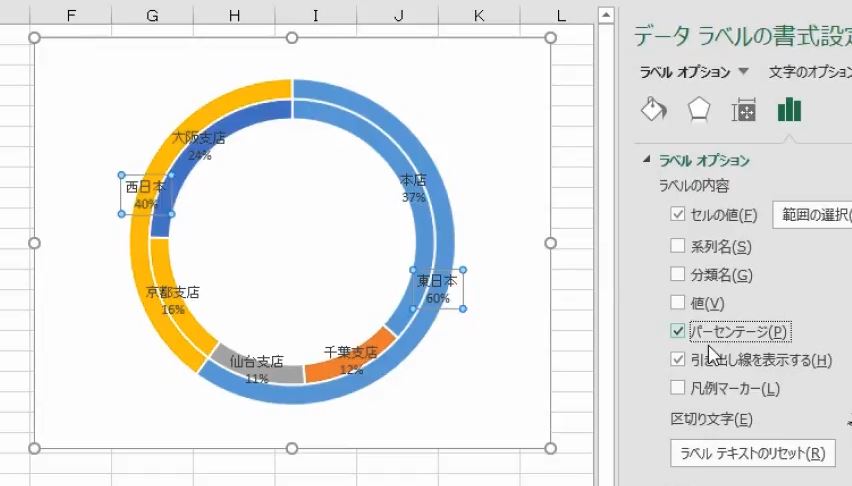

パーセンテージを表示します。

f:id:waenavi:20180906123417j:plain



ドーナツの穴を小さくします。これで完成です。

f:id:waenavi:20180906123117j:plain



1.ドーナツの幅を変える

問題

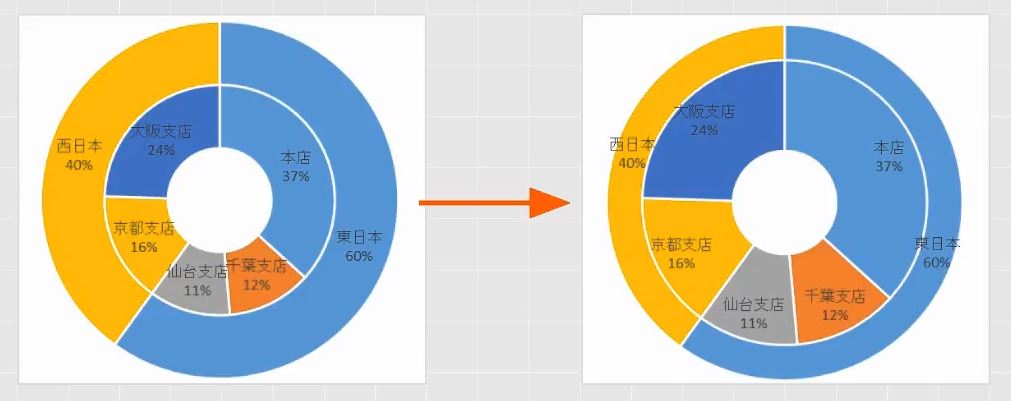

グラフを次のように変更しなさい。

f:id:waenavi:20180906131050j:plain



解説

ドーナツの穴の大きさを変えても、外側と内側のドーナツの幅は同じです。幅を変えることはできません。

 f:id:waenavi:20180906131053j:plain

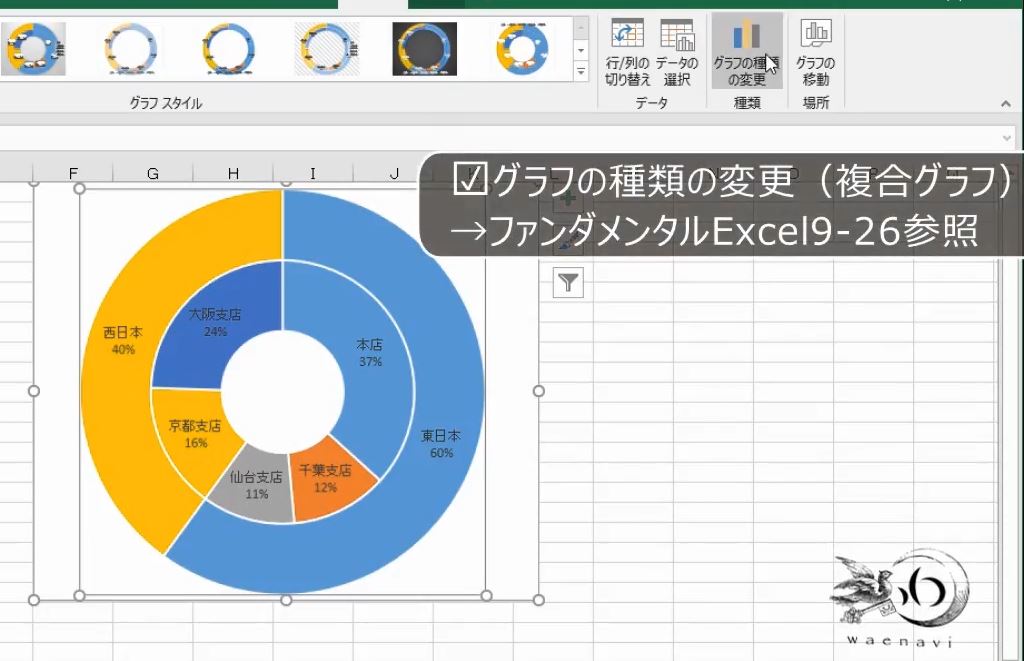

外側と内側の幅を変える場合は、グラフの種類を変更します。

f:id:waenavi:20180906131055j:plain

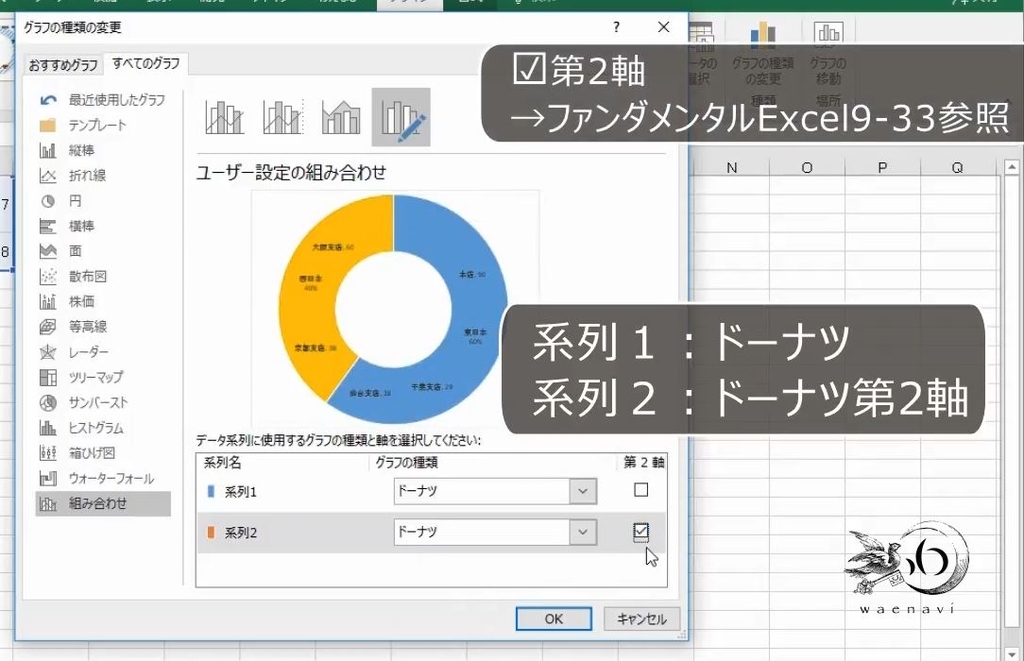

「組み合わせ」にして、第1系列はドーナツグラフ、第2系列はドーナツグラフで第2軸にします。

 f:id:waenavi:20180906131058j:plain

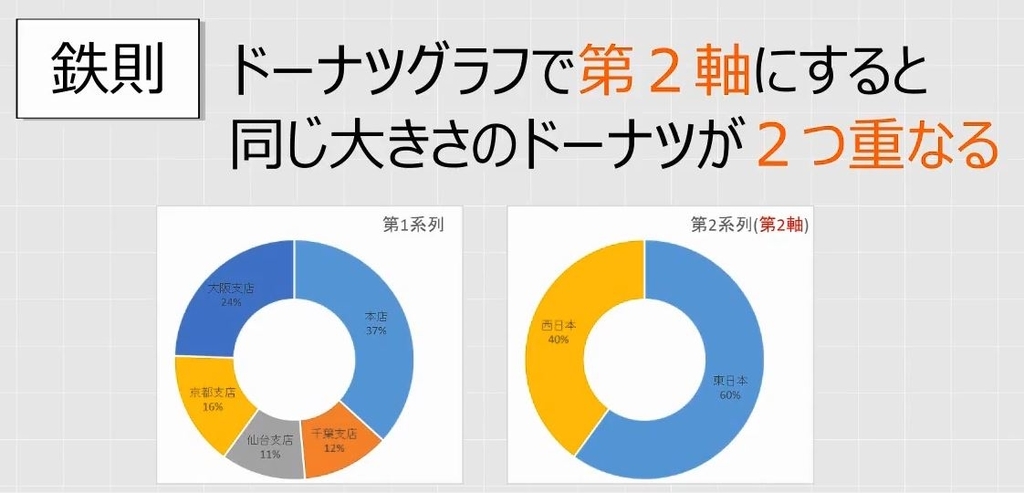

ドーナツグラフで第2軸の設定をすると同じ大きさのドーナツグラフが2つ重なります。

f:id:waenavi:20180906131100j:plain

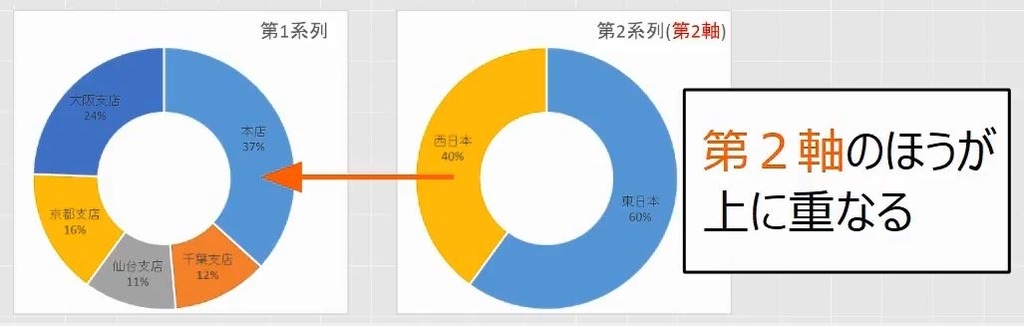

第2軸の設定をしたほうが上になります。

 f:id:waenavi:20180906131102j:plain

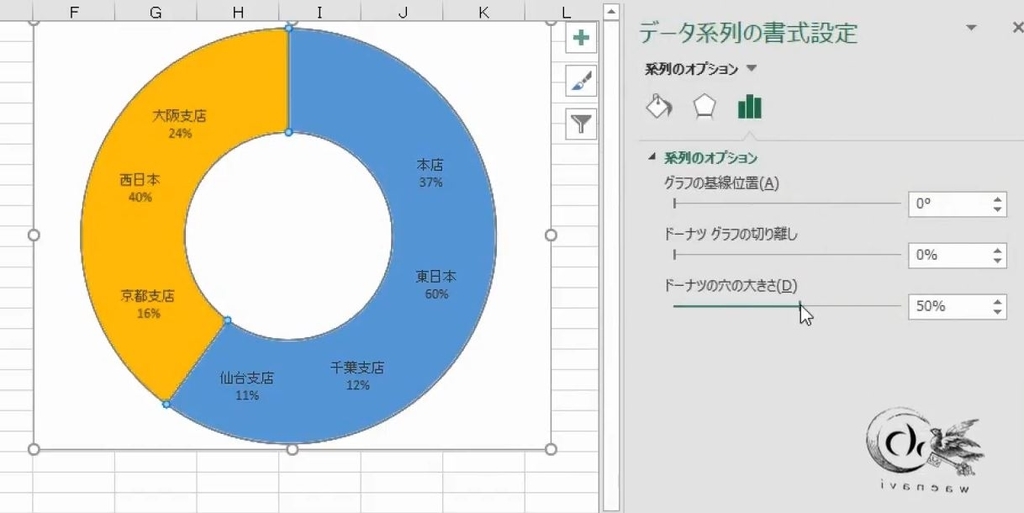

これで2つのドーナツが重なります。上に重なっているほうのドーナツグラフ(第2軸)だけが見えている状態です。上に重なっているドーナツグラフを選択します。

f:id:waenavi:20180906131105j:plain


穴の大きさを大きくすると、下に隠れているドーナツが見えます。

f:id:waenavi:20180906131107j:plain

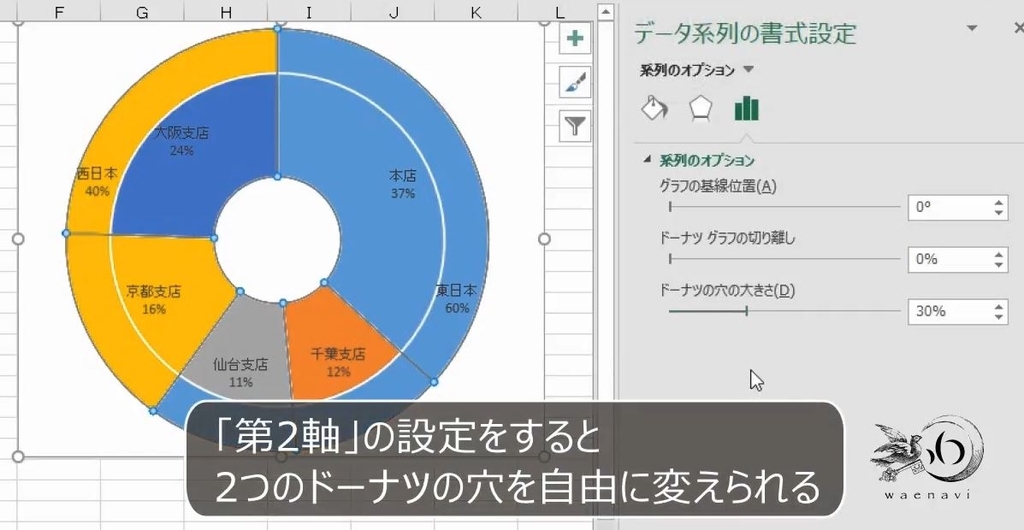

これを調節することによって、外側のドーナツと内側のドーナツの幅を変えることができます。

f:id:waenavi:20180906131804j:plain

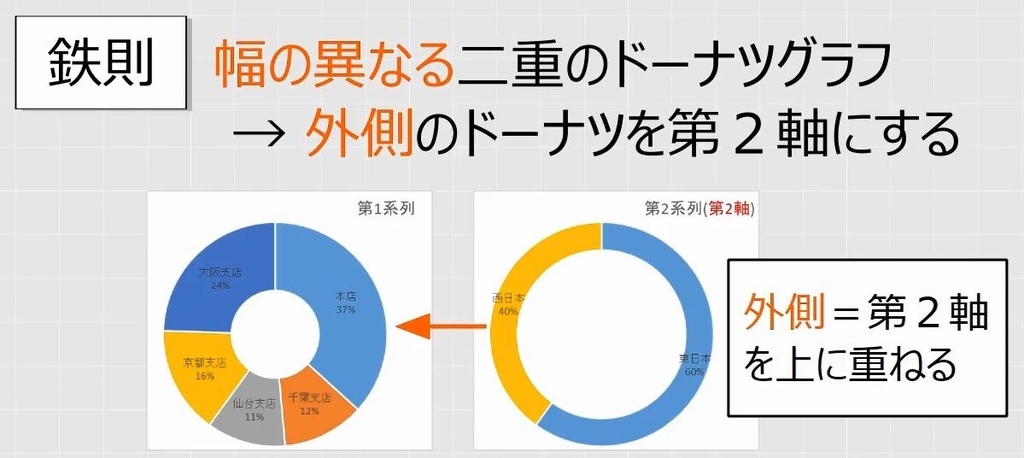

幅の異なる2重のドーナツグラフを作るには、外側のドーナツグラフを第2軸として2つのドーナツグラフを重ねます。

f:id:waenavi:20180906131806j:plain



2.円グラフの外側に細いドーナツを描く

問題

グラフを次のように変更しなさい。

f:id:waenavi:20180906132146j:plain



解説

内側のドーナツグラフの穴を0にすると、円グラフになります。
f:id:waenavi:20180906132149j:plain

このように、円グラフの外側に幅の異なるドーナツをかくときには、いったん、「外側のドーナツを第2軸とする二重のドーナツグラフ」をかいてから、内側の穴を無くして円グラフに変えます。



別解

グラフの種類の変更で、第1系列(内側)を円グラフにしても同じグラフがかけます。第2系列(外側)はドーナツグラフの第2軸です。

f:id:waenavi:20180906132151j:plain



3.内側と外側の入れ替え

問題

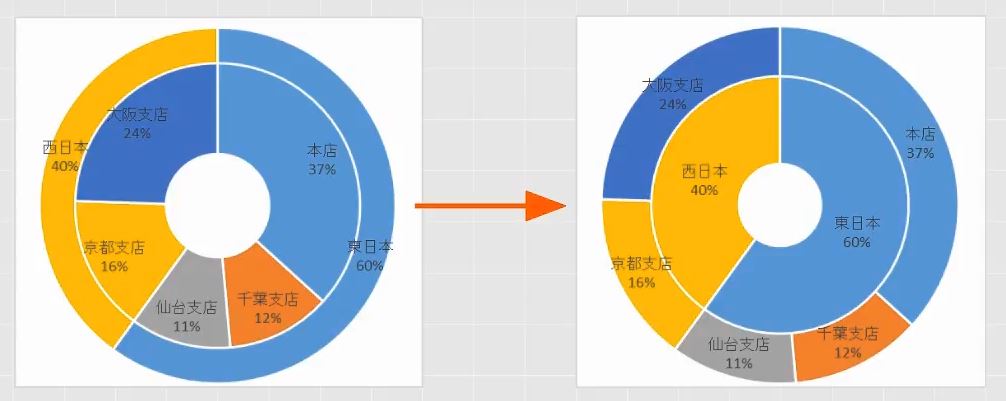

グラフを次のように変更しなさい。

f:id:waenavi:20180906140406j:plain



解説

外側と内側の幅が異なるドーナツグラフ(または二重円グラフ)の、外側と内側を入れ替えるには、第2軸の設定(チェック)を、第1系列のほうにすればよいです。外側のドーナツのほうが第2軸になります。

f:id:waenavi:20180906140408j:plain



上に重なっているドーナツの穴の大きくします。

f:id:waenavi:20180906140410j:plain

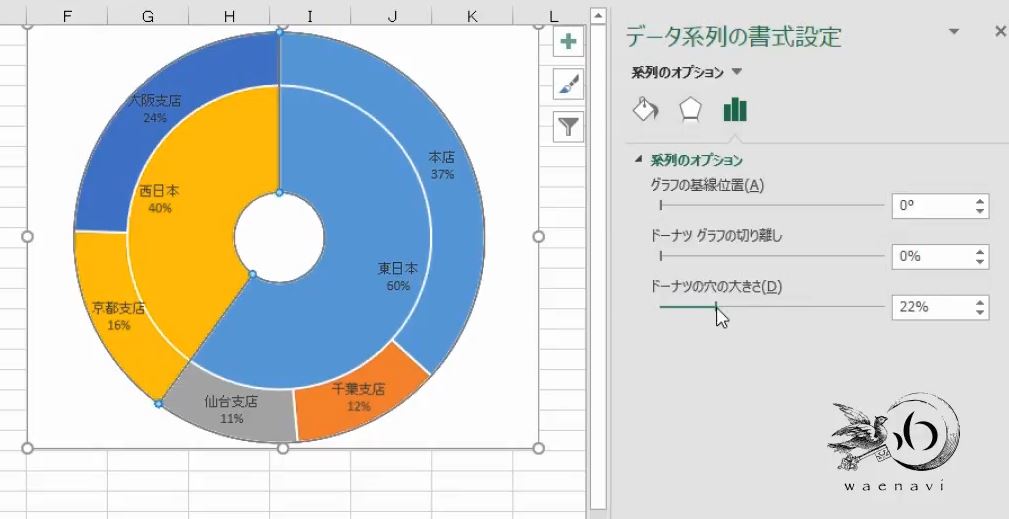

下に隠れているドーナツの穴を小さくします。これで完成です。

f:id:waenavi:20180906140413j:plain



4.円グラフの一部を囲む

問題

次の表は、あるアンケートの回答者数である。

f:id:waenavi:20180906140900j:plain


次のグラフを作りなさい。

f:id:waenavi:20180906140904j:plain


解説

円グラフの一部分を囲むには、赤色の円グラフを作って、それを上に重ねます。(ファンダメンタルExcel Program9-33-2の動画参照)このとき、肉と、肉以外のデータをそれぞれ足しておく必要があります。

f:id:waenavi:20180906141319j:plain

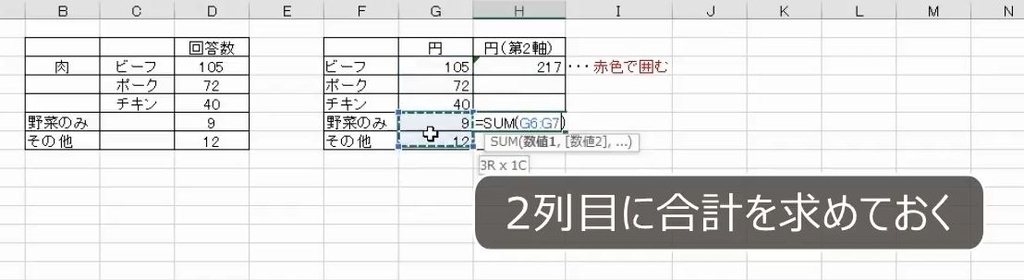

肉と肉以外の合計を求めます。

f:id:waenavi:20180906141223j:plain


2列まとめて範囲選択して、円グラフをかきます。

f:id:waenavi:20180906141225j:plain


グラフの種類の変更をします。「組み合わせ」にして、第1系列は円グラフ、第2系列は円グラフで第2軸にします。

f:id:waenavi:20180906141227j:plain

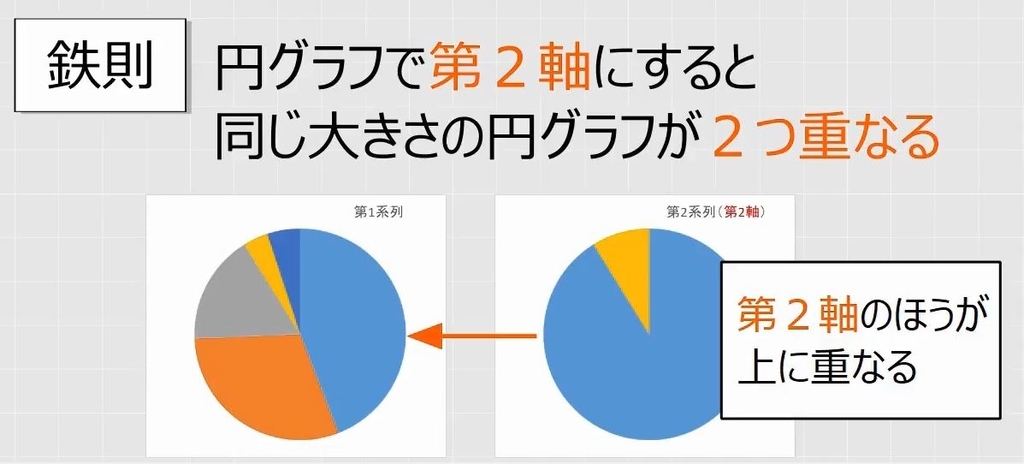

円グラフで第2軸の設定をすると、ドーナツグラフと同じように、同じ大きさの円グラフが2つ重なります。第2軸に設定した円グラフのほうが、上に重なるので、第2軸ではない元の円グラフは下に隠れます。

f:id:waenavi:20180906141655j:plain


上に重なっているほうの円グラフを選択します。枠線の色を変えます。

f:id:waenavi:20180906141658j:plain

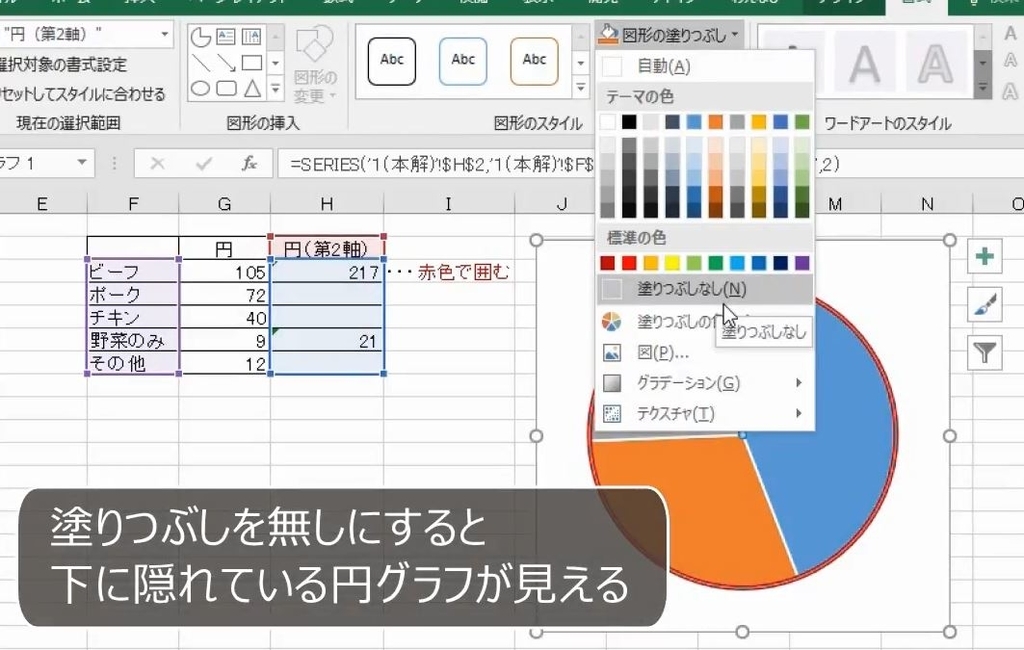

塗りつぶしをなしにすると、下に隠れていたグラフが表示されます。

f:id:waenavi:20180906141700j:plain

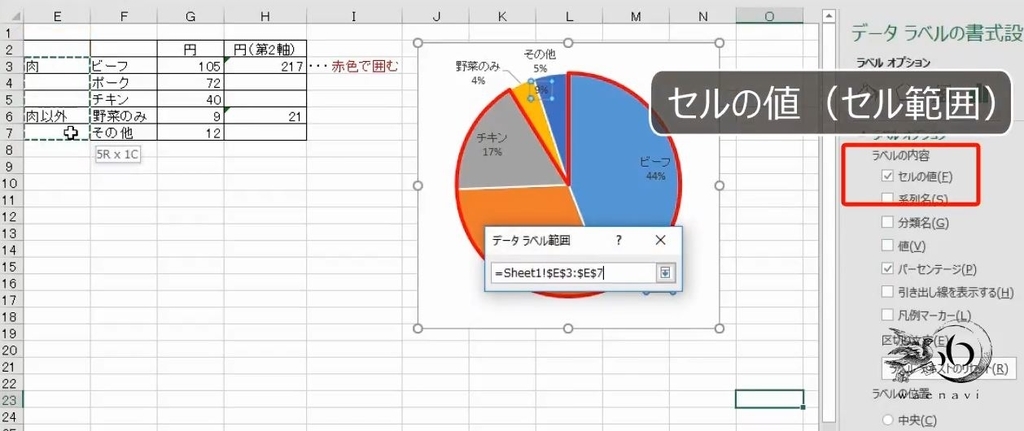

データラベルを表示します。パーセンテージとセルの値(範囲)にチェックを入れて、範囲の選択で、肉と肉以外を選択します。

f:id:waenavi:20180906141808j:plain

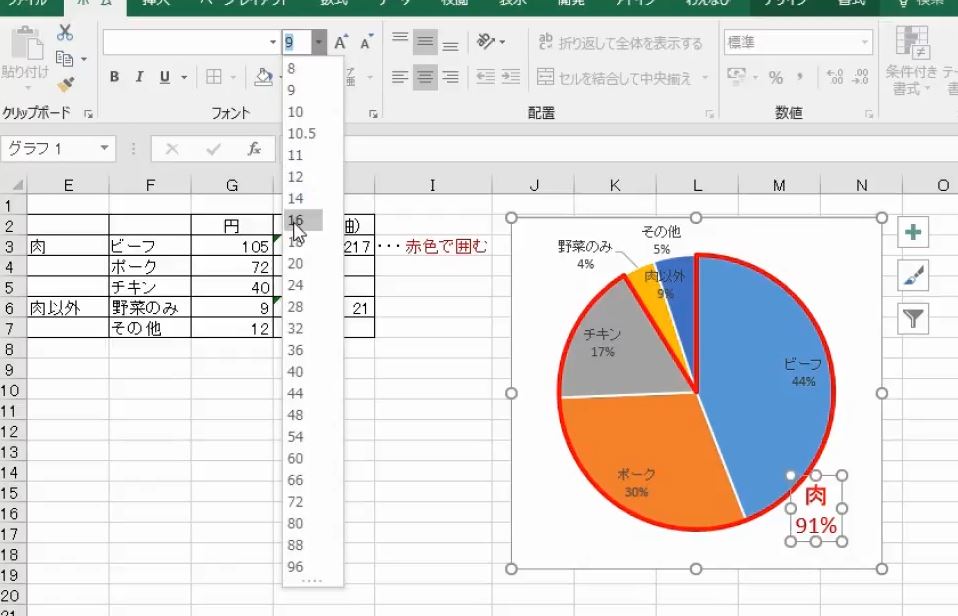

これで完成です。

f:id:waenavi:20180906142549j:plain


別解

ところで、この表では、肉と肉以外の小計を横に計算していますが、合計を求める場所は、2列目にあればどこでも構いません。

f:id:waenavi:20180906142554j:plain

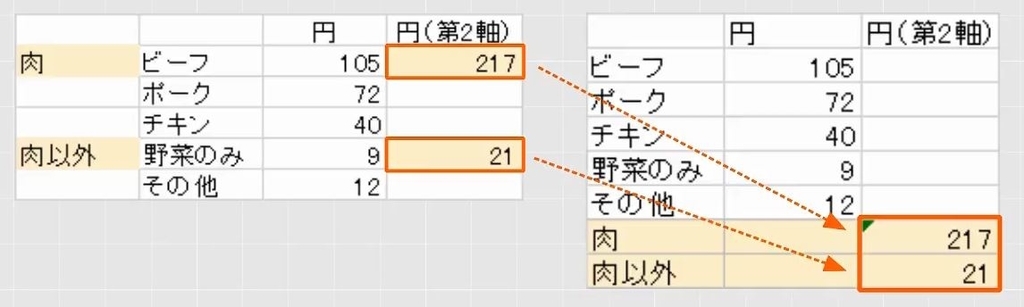

例えば、このように、合計の行を下にまとめても構いません。

f:id:waenavi:20180906142557j:plain

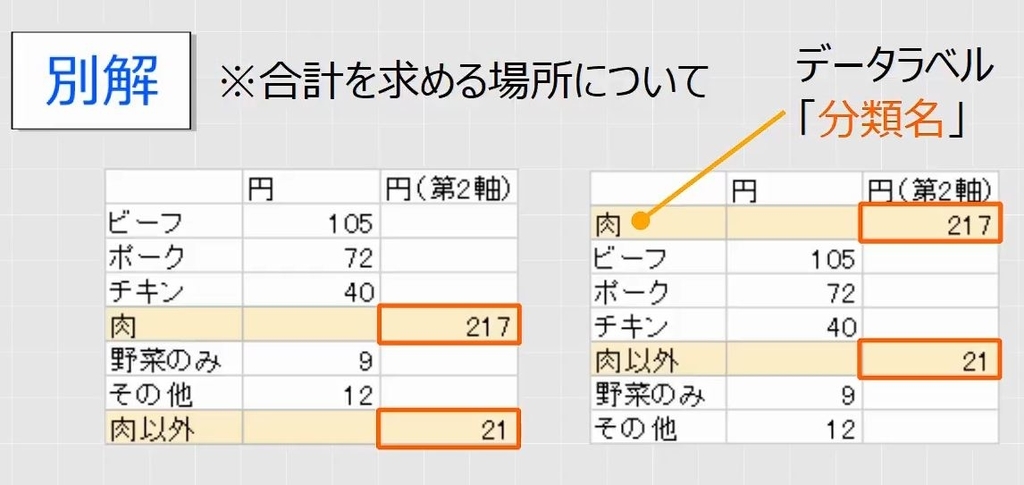

また、途中に行を挿入して計算しても構いません。この場合の肉は「分類名」です。

f:id:waenavi:20180906142559j:plain



5.一部だけ二重の円グラフにする

問題

次のグラフを作りなさい。

f:id:waenavi:20180906144520j:plain



また、次のように外側と内側を入れ替えなさい。

 f:id:waenavi:20180906144523j:plain



解説

さきほどの問題と同じように、肉と肉以外の合計を求めておきます。

f:id:waenavi:20180906141223j:plain



このグラフは、91%の部分が二重のドーナツグラフになっていて、残りが円グラフになっています。

f:id:waenavi:20180906145013j:plain

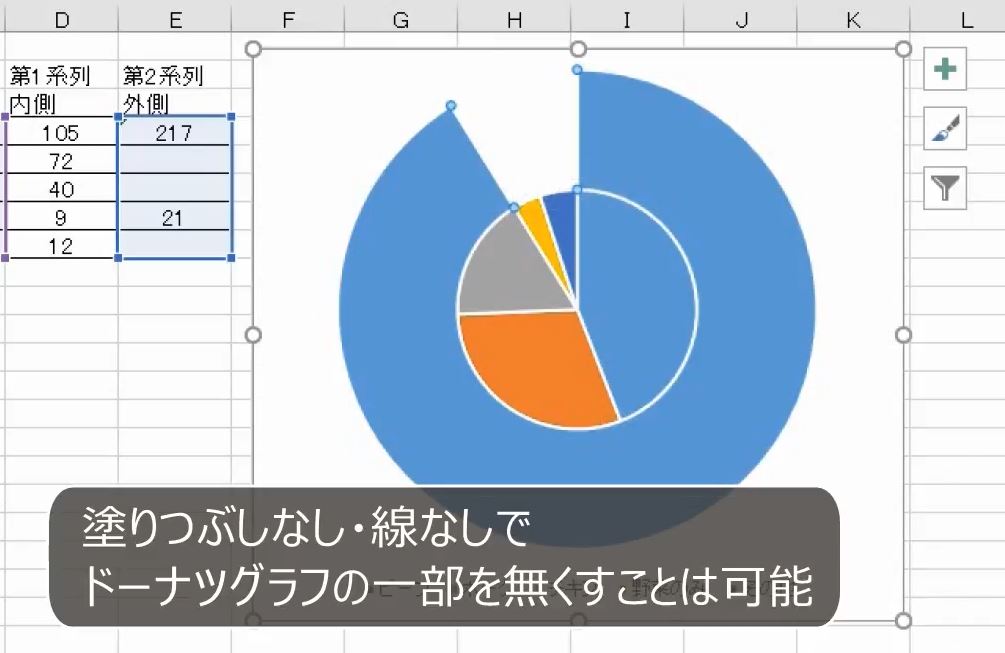

通常のドーナツグラフをかいてから、肉以外の部分の塗りつぶしをなしにすることによって、ドーナツグラフの一部をなくすことは可能です。

f:id:waenavi:20180906145015j:plain

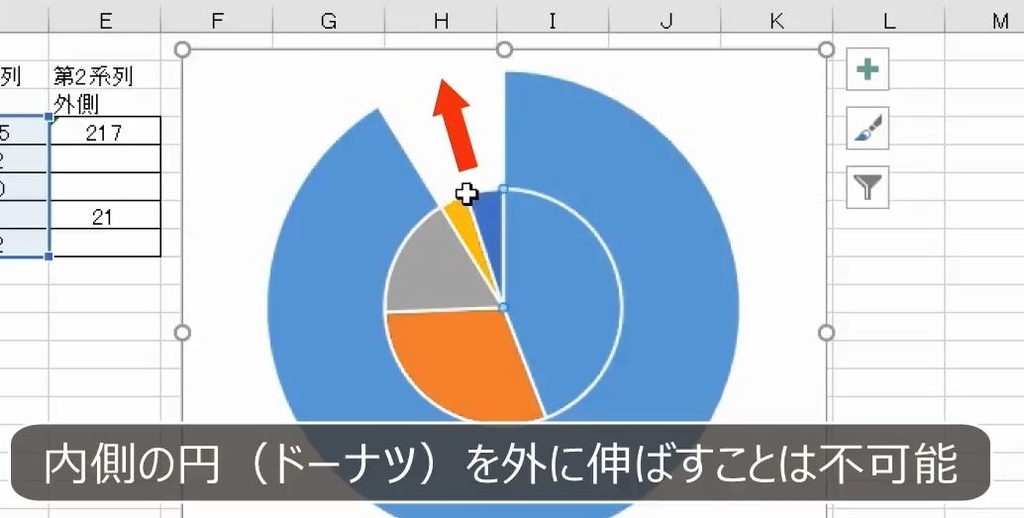

しかし、内側の円を使って、この部分を補うことはできません。

f:id:waenavi:20180906145018j:plain

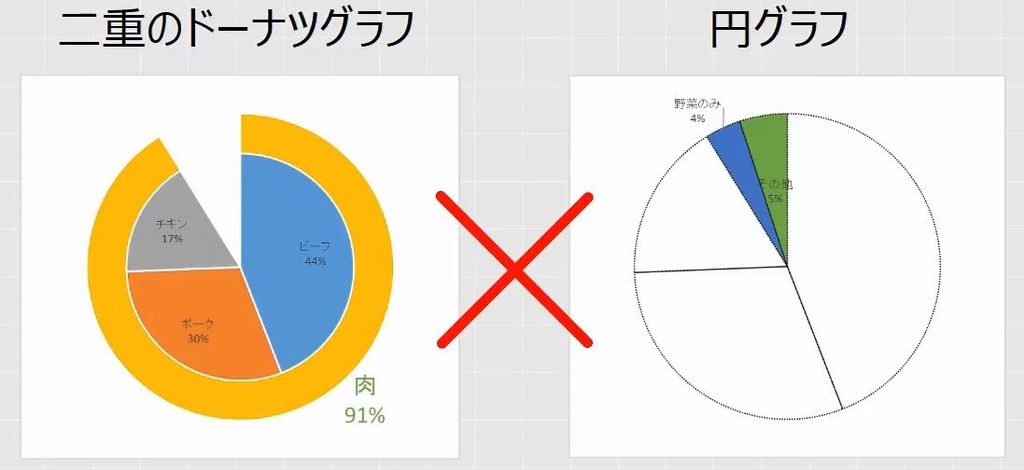

このように、ドーナツグラフと円グラフを組み合わせたグラフをかくときに、ドーナツグラフと円グラフに分けて考えるのは間違いです。

f:id:waenavi:20180906145609j:plain


普通の円グラフの上に、外側だけドーナツグラフが重なっているものと考えます。

f:id:waenavi:20180906145611j:plain

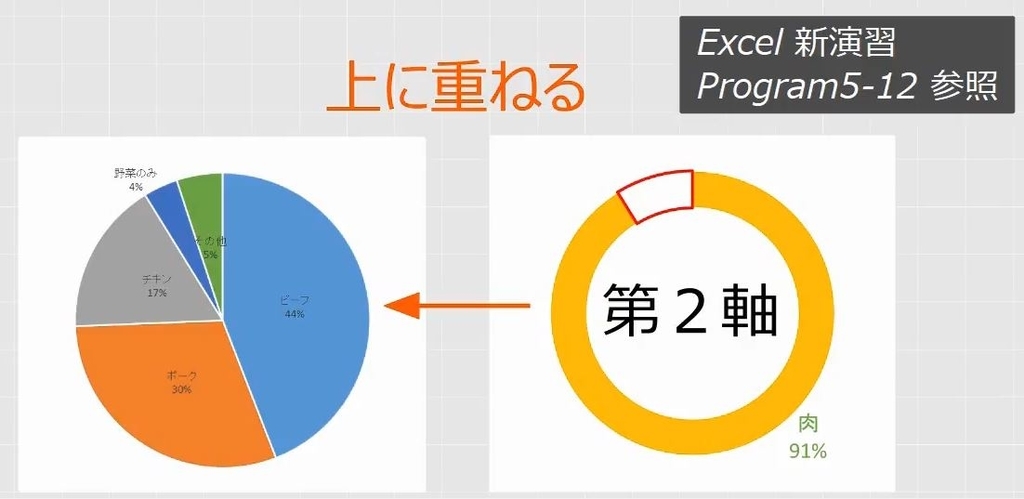

ドーナツグラフを上に重ねるには、第2軸に設定すればよいです。

f:id:waenavi:20180906145614j:plain

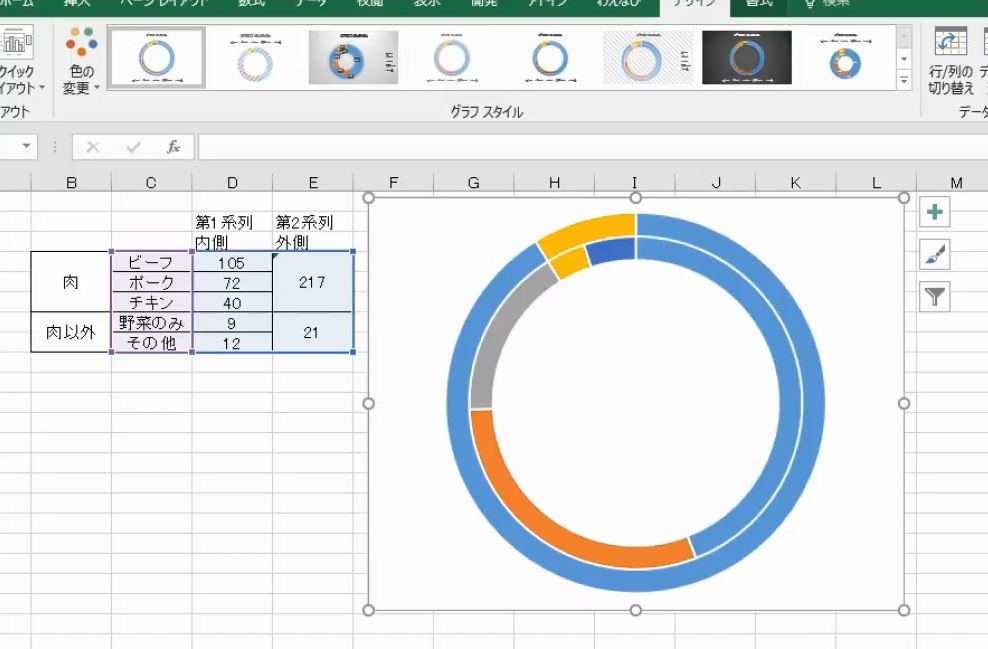

ドーナツグラフを挿入します。

f:id:waenavi:20180906150616j:plain

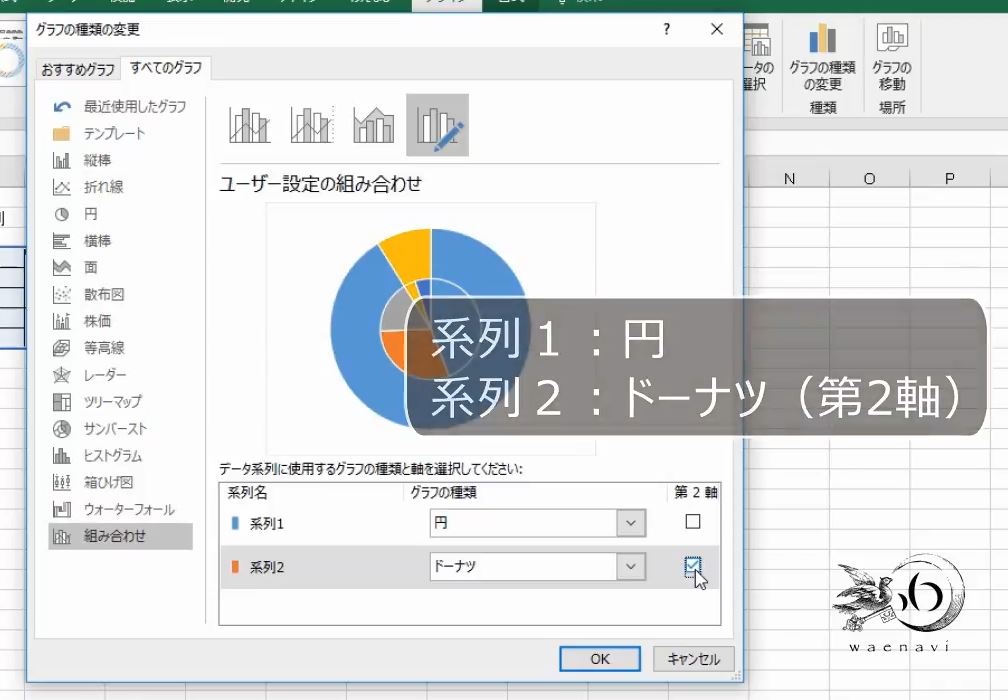

グラフの種類の変更のボタンを押します。第1系列が円グラフ、第2系列がドーナツグラフで第2軸です。

f:id:waenavi:20180906150618j:plain

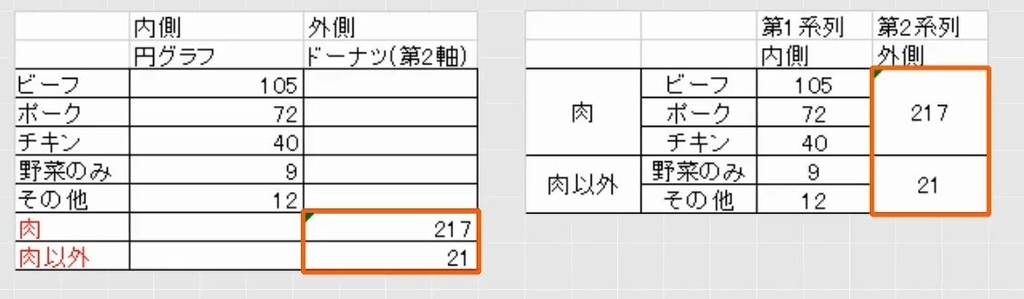

円グラフとドーナツグラフを2つ重ねるときの表の作り方はいろいろあります。合計の行を下にまとめても構いませんし、合計を横に求めても構いません。

f:id:waenavi:20180906150620j:plain


また、途中に空白が入っていても構いません。

f:id:waenavi:20180906150623j:plain

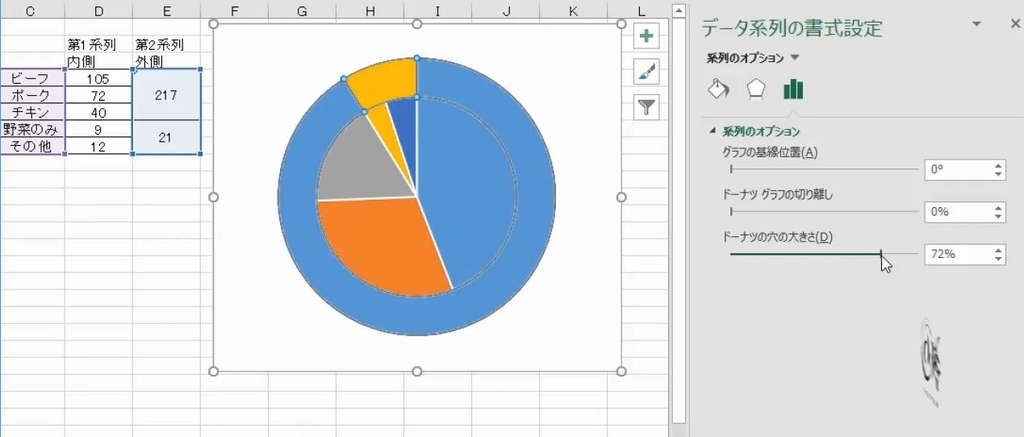

ドーナツグラフの穴の大きさを調節します。

f:id:waenavi:20180906151638j:plain


ドーナツグラフの左上の部分の塗りつぶしと枠線をなしにします。

f:id:waenavi:20180906151640j:plain

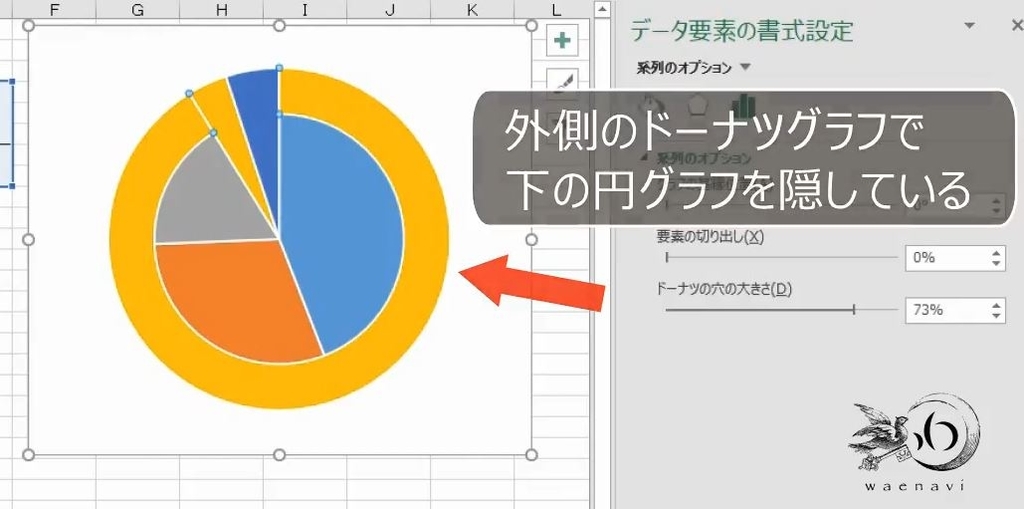

これで、下に隠れている円グラフが見えます。

f:id:waenavi:20180906151643j:plain

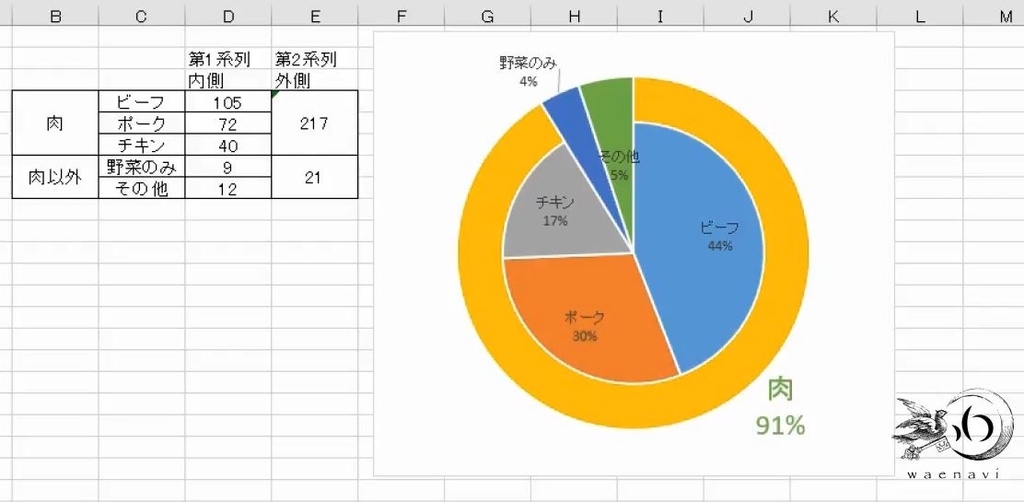

データラベルを表示します。これで完成です。

f:id:waenavi:20180906151645j:plain

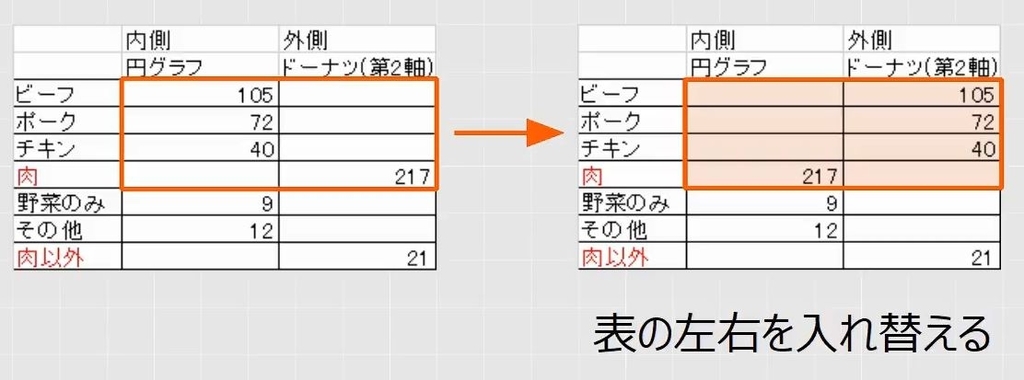

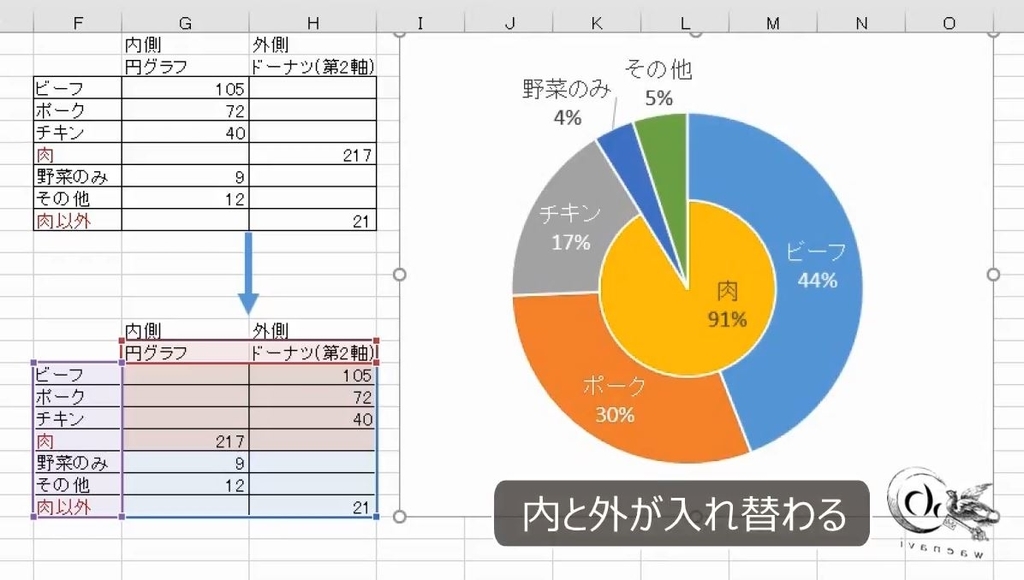

そして、表の右と左を入れ替えるだけで、外側と内側を逆にすることができます。

f:id:waenavi:20180906151821j:plain

f:id:waenavi:20180906152143j:plain



7.一部だけ二重のドーナツグラフにする

問題

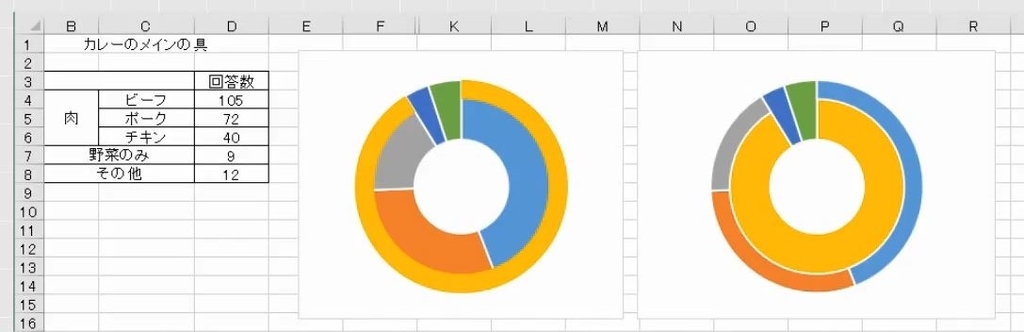

次の2つのグラフを作りなさい。ただし、データラベルなどの文字は解説の便宜上、省略とする。

f:id:waenavi:20180906152304j:plain


解説

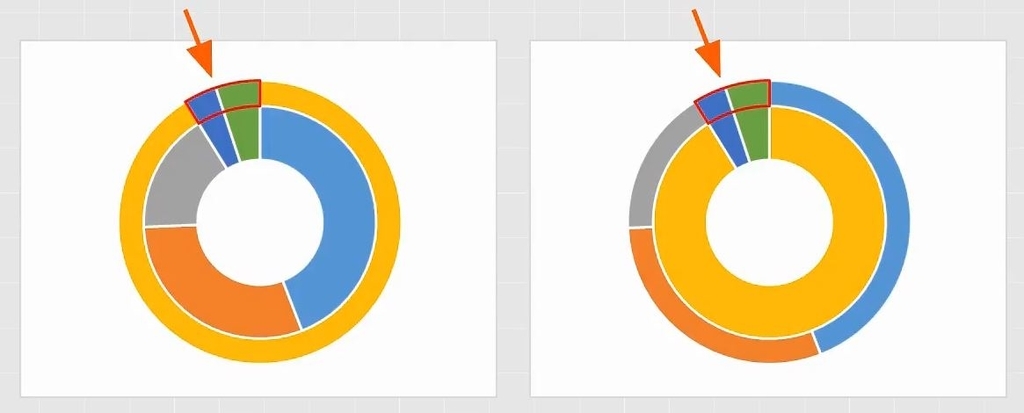

これは二重のドーナツグラフですが、一部分が欠けていますので、おぎなって考えます。

f:id:waenavi:20180906153158j:plain

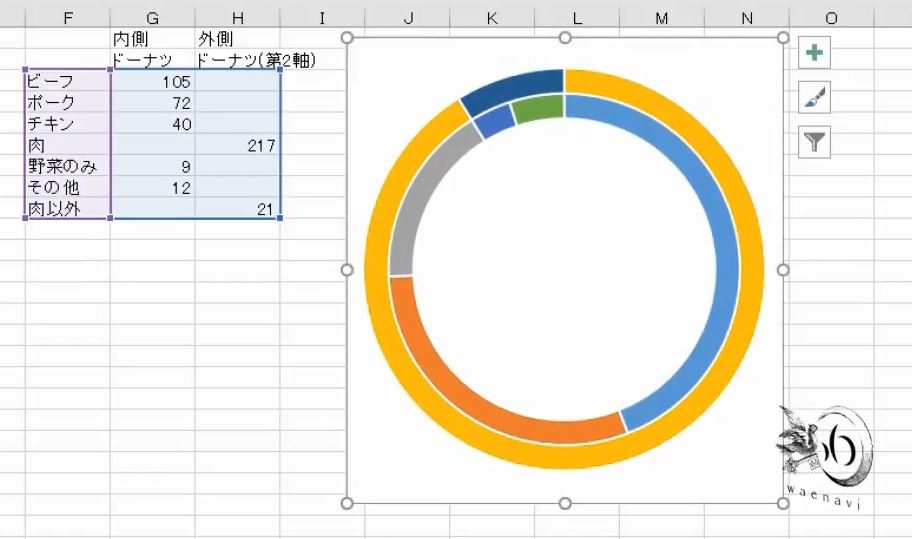

範囲選択をしてドーナツグラフを挿入します。

f:id:waenavi:20180906153201j:plain

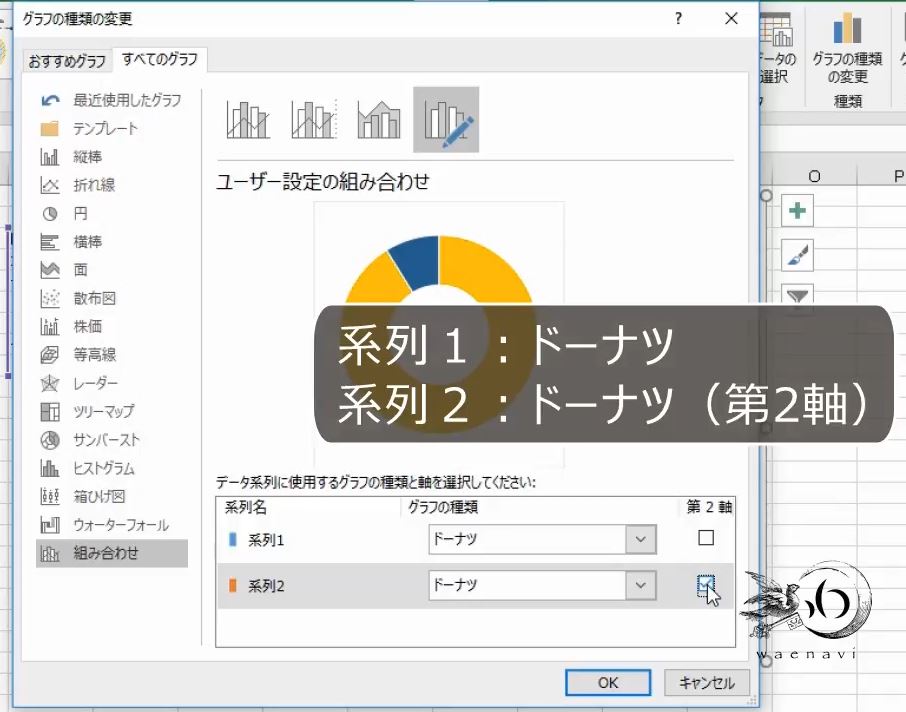

グラフの種類の変更のボタンを押します。組み合わせで、第1系列がドーナツグラフ、第2系列がドーナツグラフで第2軸です。

f:id:waenavi:20180906153203j:plain



ドーナツグラフの外側と内側の穴の大きさを調節します。

f:id:waenavi:20180906153205j:plain

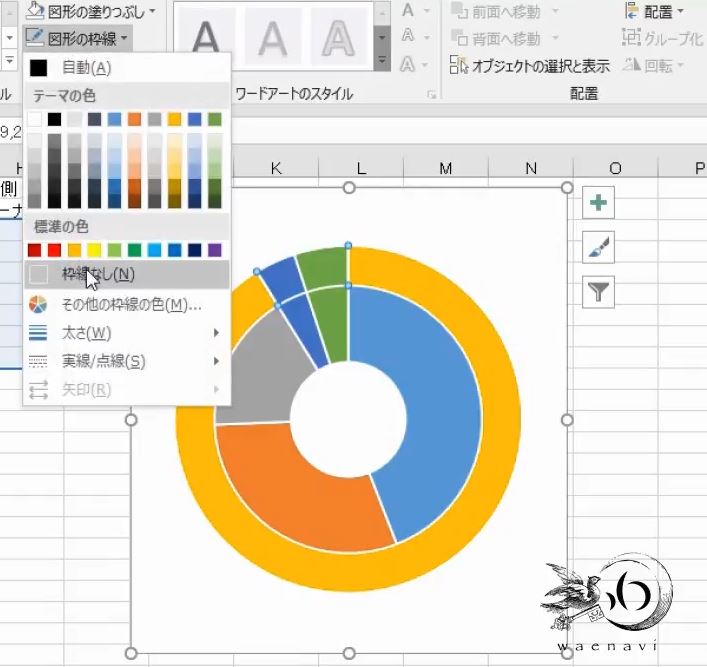

ドーナツグラフの左上の部分の塗りつぶしと枠線をなしにします。
これで、下に隠れているグラフが見えます。これで完成です。

f:id:waenavi:20180906153208j:plain



次に表をコピーして、表の肉の部分を逆にします。

f:id:waenavi:20180906153746j:plain

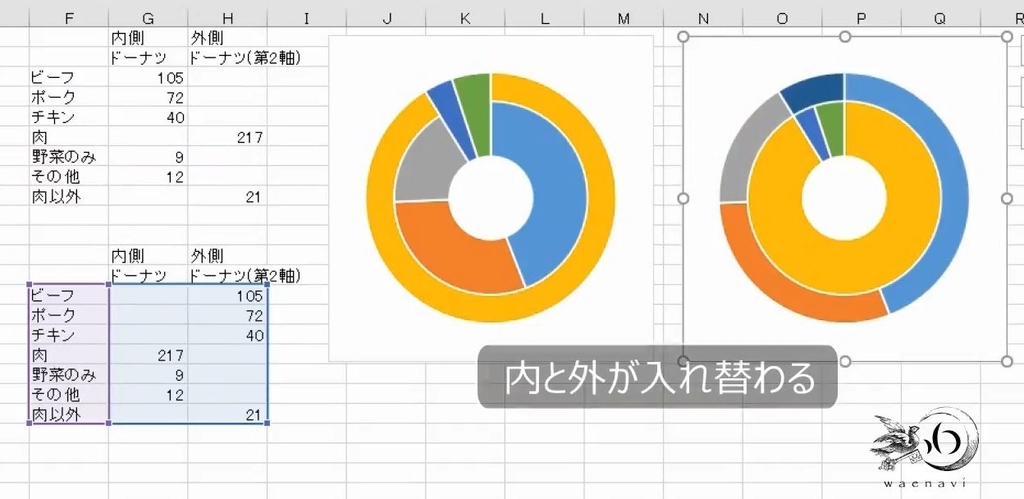

グラフをコピーして、範囲を動かします。これで逆になりました。

 f:id:waenavi:20180906153748j:plain


ドーナツグラフの左上の部分の塗りつぶしと枠線をなしにします。これで完成です。

 f:id:waenavi:20180906153751j:plain




解説は以上です。


8.動画版はこちら(無料)

この記事は、わえなび実力養成講座「Excel新演習5」Program 5-12、5-13 の2本のYoutube動画を書き起こしたものです。

円グラフ・ドーナツグラフの書式設定の基本についてはこちらの動画をご覧ください。

ちなみに、Excelのグラフの動画は全部で56本あります。
すべて無料公開しています。ぜひご覧ください。
