変形ハンドルを使うと基本図形とはまったく異なる図形が描ける(Word・Excel図形描画)

Wordで図形を描くときに最も注意すべきことは「基本図形のまま使用してはいけない」ということです。例えば、角丸四角形は角の半径をそのまま使用してはいけません。陸上競技のトラックを表すために半径を大きくすることもあれば、囲み罫線として使用するために半径を小さくすることがあります。半径の調整は必ず必要です。ボタンとして使用するのであれば、1mm未満の半径で良いです。

どのような変形ができるかは、実際に描いてみなければ分かりません。たくさん描いて変形を試してみるとよいでしょう。





目次

問題文のあとに簡単な操作方法を解説していますが、静止画では、わかりにくいと思いますので、最後に動画を載せています。ぜひご覧ください。

1.ハンドルの種類

問題

次の図形をかきなさい。

f:id:waenavi:20190709211519j:plain



解説

図形を選択するとハンドルが表示されます。白いハンドルはサイズの変更、黄色いハンドルは細かい部分の変更、緑のハンドルは回転を表します。

f:id:waenavi:20190709211659j:plain



最近のバージョン(Word2013以降)では回転を表すハンドルが、緑色ではなくなりました。確かに、緑色だと回転であることが分かりにくいですから良いことです。

f:id:waenavi:20190709211823j:plain



これによって基本図形とは異なる図形をかくことができます。

f:id:waenavi:20190709212233j:plain



図形の中から基本図形を選んでかきます。

f:id:waenavi:20190709212235j:plain

f:id:waenavi:20190709212238j:plain



色を変えます。

f:id:waenavi:20190709212241j:plain



黄色のハンドルを動かします。口の形が変わります。

f:id:waenavi:20190709212244j:plain



緑のハンドル(回転のハンドル)を動かします。左右に回転させることができます。

f:id:waenavi:20190709212248j:plain



図形の中から二等辺三角形を選びます。

f:id:waenavi:20190709212254j:plain



Shiftキーを押しながらドラッグします。

f:id:waenavi:20190709212257j:plain



緑のハンドル(回転のハンドル)で回転します。このときShiftキーを押しながら回転すると15度ずつ回転することができます。

f:id:waenavi:20190709212300j:plain



線をなくします(図形の枠線-線なし)。

f:id:waenavi:20190709220806j:plain



CtrlキーとShiftキーを押しながらドラッグして、コピーをします。

f:id:waenavi:20190709212303j:plain



これで完成です。

f:id:waenavi:20190709212306j:plain



2.まったく異なる図形を描く練習

問題

次の図形をかきなさい。

f:id:waenavi:20190709211621j:plain



解説

ハンドルを動かすことで、全く違う図形をかく練習です。この図形の元の図形は、額縁です。

f:id:waenavi:20190709220717j:plain



塗りつぶしをなしにします。

f:id:waenavi:20190709220719j:plain



黄色のハンドルを右に動かします。これで完成です。

f:id:waenavi:20190709220723j:plain



この図形の元の図形は、左右の矢印です(※注:六角形を使っても良いです)。

f:id:waenavi:20190709220726j:plain

f:id:waenavi:20190709220730j:plain



黄色のハンドルが2つあります。左のハンドルは斜めの線の傾きを調節するものです。

f:id:waenavi:20190709220734j:plain



右のハンドルは横棒の太さを表します。

f:id:waenavi:20190709220736j:plain



色を変えて完成です。

f:id:waenavi:20190709220740j:plain



3.星

問題

次の図形を描きなさい。

f:id:waenavi:20190709222340j:plain

f:id:waenavi:20190709221223j:plain



解説

1つの点から放射状に延びる線を描くときには星の図形を使います。

f:id:waenavi:20190709221816j:plain



星の図形には黄色いハンドルがあります。

f:id:waenavi:20190709221819j:plain



星をかいてから、黄色のハンドルを中心に近づけます。

f:id:waenavi:20190709221822j:plain



32角形の星をかきます。

f:id:waenavi:20190709221828j:plain

f:id:waenavi:20190709221831j:plain



黄色のハンドルを動かします。

f:id:waenavi:20190709221835j:plain



線の色を変えて、線を細くします。

f:id:waenavi:20190709221839j:plain

f:id:waenavi:20190709221842j:plain



Ctrlキーでこの図形をコピーします。

f:id:waenavi:20190709221845j:plain

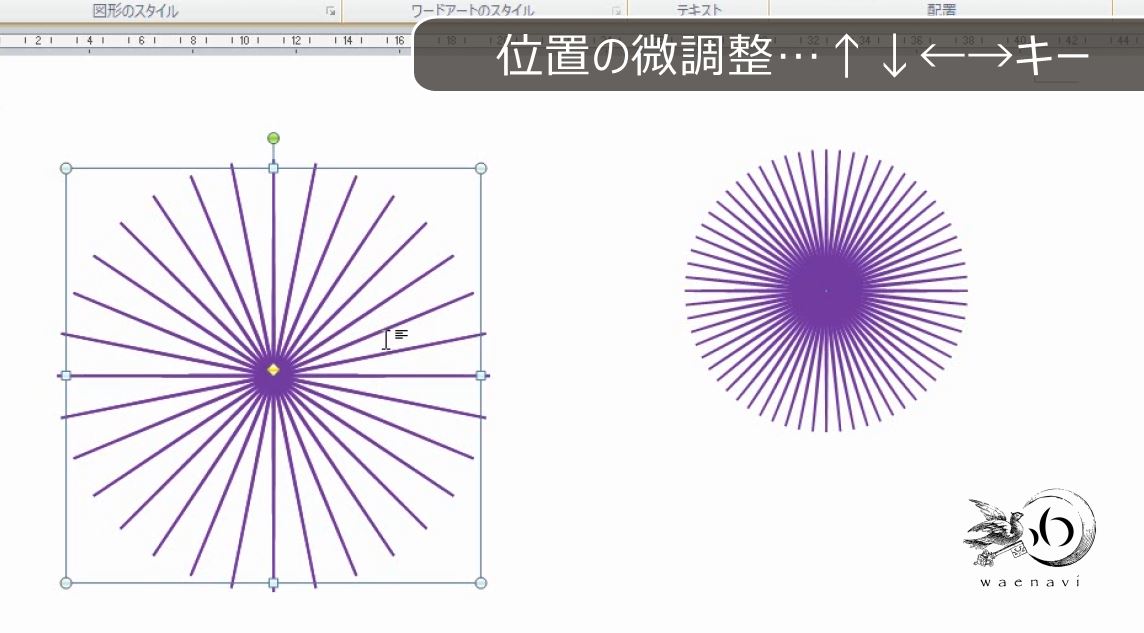

キーボードの矢印のキーを使って完全に重ねます。

f:id:waenavi:20190709221848j:plain



回転します。これで64本の線がかけます。

f:id:waenavi:20190709221852j:plain



4.かっこ

問題

次の図形を描きなさい。

f:id:waenavi:20190709222106j:plain

f:id:waenavi:20190709221239j:plain



解説

このような図形は通常フリーフォームを使ってかきますが、かっこの丸みをなくすという考え方もできます。

f:id:waenavi:20190709222852j:plain

f:id:waenavi:20190709222855j:plain



中かっこを回転させて丸みをなくすとこのような図形がかけます。

f:id:waenavi:20190709222858j:plain

f:id:waenavi:20190709222902j:plain

f:id:waenavi:20190709222906j:plain

f:id:waenavi:20190709222908j:plain



このように、かっこや中かっこを変形するといろいろな図形がかけます。

f:id:waenavi:20190709222911j:plain



かっこをかきます。

f:id:waenavi:20190709222916j:plain



90度回転させて丸みを変えます。

f:id:waenavi:20190709222920j:plain



コピーをします。180度回転させます。くっつけると、このような図形がかけます。

f:id:waenavi:20190709222922j:plain



さらに上のかっこを膨らませます。これで完成です。

f:id:waenavi:20190709222924j:plain



5.葉っぱ

問題

次の図形を描きなさい。

f:id:waenavi:20190709221307j:plain



解説

基本図形の中にはハートや月の形があります。

f:id:waenavi:20190709223411j:plain



月を横向きにすると口の形に見えます。また、端のとがった部分を利用することもできます。

f:id:waenavi:20190709223414j:plain



また、幅の広いハートの丸い部分を利用したり、幅の狭いハートのとがった部分を使うことで、いろいろな図形をかくことができます。

f:id:waenavi:20190709223419j:plain



葉っぱの形はハートをつかいます。

f:id:waenavi:20190709223422j:plain



ハートの幅を狭くします。

f:id:waenavi:20190709223427j:plain



これをコピーします。180度回転させて2つの図形をくっつけます。

f:id:waenavi:20190709223431j:plain



ここで、グループ化をします。これで完全に一つの図形になります。

f:id:waenavi:20190709223435j:plain



これを傾けます。これで完成です。グラデーションを付けたり、影を付けたりすることでリアルな葉っぱになります。

f:id:waenavi:20190709223440j:plain

f:id:waenavi:20190709223442j:plain

f:id:waenavi:20190709223445j:plain


解説は以上です。


6.動画版はこちら(無料)

この記事は、わえなび実力養成講座「ファンダメンタルWord」Program9-4 の動画を書き起こして、加筆修正したものです。

ファンダメンタルWord 9-4 ハンドル【わえなび】 (ファンダメンタルWord Program9 図形オートシェイプ) - YouTube

ちなみに、図形(オートシェイプ)の動画は全部で17本(本編11本・補講6本)あります。すべて無料公開しています。ぜひご覧ください。

ファンダメンタルWord 9 図形オートシェイプ(Word-Excel共通・全11回)【わえなび】 - YouTube
